Настоящий каталог предназначен для составления заявок на запасные детали и сборочные единицы, необходимые для технического обслуживания и ремонта самоходных скреперов МоA3-6014 и других машин на базе одноосного тягача МоАЗ-6442, работниками организаций и предприятий, занимающихся их эксплуатацией и ремонтом.
Каталог состоит из двух частей:
Часть I. Детали одноосного тягача МоАЗ-6442.
Часть П. Детали скрепера МоАЗ-99862.
Каждая часть каталога состоит из трех основных разделов:
— сборочные единицы и детали изделия;
— стандартизованные изделия;
— сводная таблица применяемости сборочных единиц и деталей на самоходный скрепер собственного изготовления и покупных изделий.
При составлении заявок на запасные части двигателя, сцепления и коробки передач необходимо также пользоваться «Каталогом деталей двигателя ЯМЗ-238АМ2».
Для удобства пользования каталогом все детали разбиты по функциональному признаку на подгруппы, в пределах которых в начале располагаются в порядке возрастания номеров сборочные единицы и детали, а затем стандартизованные и нормализованные детали.
Спецификация деталей каждой подгруппы снабжена иллюстрациями в виде сборочного чертежа, а на некоторых иллюстрациях детали изображены в порядке технологической последовательности при сборке. Иллюстрации дают возможность ознакомиться с конструкцией отдельных сборочных единиц и деталей самоходного скрепера и могут служить пособием при сборке и разборке агрегатов.
Спецификация содержит сборочные единицы и детали подгруппы, которые необходимы при ремонтных работах в эксплуатационных условиях и состоит из:
— обозначения номеров сборочных единиц и деталей по спецификации завода-изготовителя;
— обозначения кодов ОКП;
— наименования сборочных единиц и деталей;
— номеров рисунков, на которых изображены сборочные единицы и детали;
— номеров позиций сборочных единиц или деталей на рисунках;
— количества сборочных единиц или деталей, входящих в одну сборочную единицу.
Во втором разделе каждой части приведены стандартизованные и нормализованные изделия с указанием их размеров.
Стандартизованные и нормализованные изделия имеют шестизначные номера.
В сводной таблице «Применяемость сборочных единиц и деталей» введены:
— обозначения номеров сборочных единиц и деталей в порядке их возрастания;
— обозначения кодов ОКП;
— наименования сборочных единиц и деталей;
— обозначения номеров рисунков, в которые входят сборочные единицы и детали;
— количество сборочных единиц или деталей, входящих в одноосный тягач и полуприцепной скрепер.
При первом изменении конструкции детали, не отражающемся на взаимозаменяемости с первоначальной конструкцией детали, к полному номеру добавляют 01, а при последующих, не нарушающих взаимозаменяемости, изменениях 02 и т. д.
Если в результате изменения детали взаимозаменяемость нарушается, то к полному номеру измененной детали при первом изменении добавляют цифру 10, а при последующих таких изменениях цифры 20, 30, 40 и т. д. Это обстоятельство следует учитывать при составлении заявок и заказов на запасные детали и сборочные единицы.
При заказе запасных деталей и сборочных единиц для самоходного скрепера рекомендуется указывать номера шасси самоходных скреперов, для которых предназначаются данные детали. Номер шасси и дата выпуска нанесены на табличке, прикрепленной на правой стороне передней части рамы одноосного тягача.
Назначение самоходного скрепера

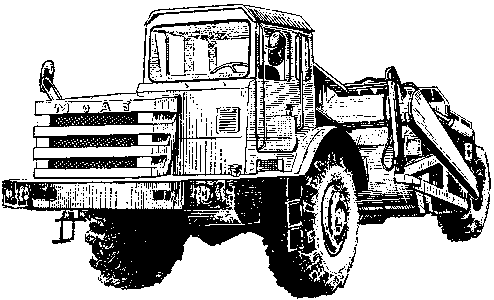

Самоходный скрепер (рис. 1) предназначен для послойной разработки грунтов I—II категорий, их транспортирования и отсыпки слоя заданной толщины в возводимые сооружения или отвалы.
Допускается применение скреперов для разработки грунтов III—IV категорий с обязательным проведением предварительного рыхления.
Набор грунта скрепером производится с помощью трактора-толкача, оборудованного специальным устройством для толкания или усиленным отвалом бульдозера.
В качестве «толкача» рекомендуется применять гусеничные тракторы мощностью 73,6—132,5 кВт или колесные тракторы и тягачи мощностью 147,2— 220,8 кВт.
Наиболее эффективно используется самоходный скрепер при дальности транспортирования грунта
0,5—5 км. Число самоходных скреперов па один трактор-толкач зависит от дальности транспортирования грунта (3—8 скреперов па трактор).
Допускается производить загрузку скрепера экскаватором или другими погрузочными средствами с ковшом вместимостью не более 2 м3 для мягких грунтов и не более 1 м3 для скальных грунтов.
